Description
KULLANIM ALANLARI
Endüstriyel otomasyon sistemlerinde bilgisayar bağlantıları ile elektronik kontrol sistemlerinde veri iletişiminde kullanılırlar. RS 232-422’lere göre daha uzun mesafe kullanılabilirler.

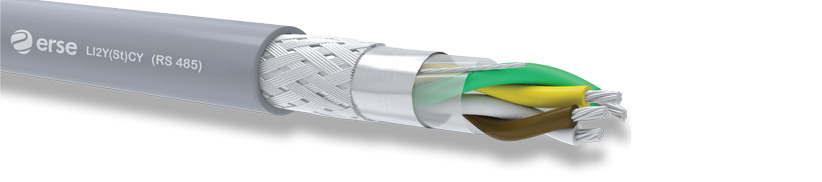

LI2Y(St)CY/CH RS – 485 (120 Ohm)
| İç İletken | Bükülü Elektrolitik Kalaylı Bakır Tel 0.22mm2 (7×0.20 mm AWG 24), 0.34mm2 (7×0.25mm2 AWG 22) 0.50mm2(7×0.32mm AWG 20) |
| Yalıtkan | PE (EN 50290-2, VDE 0207-2YI1), Renk Kodlaması : DIN 47100 |
| Büküm | İkili gruplar halinde ve tüm ikili gruplar bir arada katlar halinde |
| Ayırıcı | PES Bant |
| Toprak Teli | Bükülü Elektrolitik Kalaylı Bakır Tel |
| 1.Ekran | Al-Pes Folyo |
| 2.Ekran | Kalaylı Bakır Tel Örgü %90 Kapama |
| Dış Kılıf | LI2Y(St)CY : PVC (EN 50290-2, HD 21.1.S4, VDE 0281 TM1) Dış Kılıf Rengi : RAL 7001 Gri, LI2Y(St)CH : HFFR (EN 50290-2, HD 624.7 S1, VDE 0207- HM2) Dış Kılıf Rengi : RAL 7001 Gri |
| Alev Yayılma Testi | IEC/EN 60332-1, VDE 0482-265-2-1 |
| Duman Yoğunluğu (LI2Y(St)CH) | IEC/EN 61034-2, EN 50268 (HD 606), BS 7622 |
| Korozif Gaz Ölçümü (LI2Y(St)CH) | IEC 60754-2, EN 50267 (HD 602) |
| Karakteristik Empedans | 120 ± 10 Ohm |
| Çalışma Gerilimi | 300 V |
| Test Gerilimi | 1200 V |
| Yayılma Hızı | %66 |
| İzolasyon Direnci | > 5000 M.OhmxKm |
| Kapasite (İletken / İletken) | 45 nF / Km |
| (İletken/İletkenler+ Ekran) | 80 nF / Km |
| Çevrim Direnci | AWG 24: <182Ohm/Km AWG 22: <11Ohm/Km AWG 20: <72Ohm/Km |
| Minimum Bükme Yarıçapı | 10 x KabloÇapı |
| Çalışma Sıcaklığı Sabit | -30 °C… +70 °C |
